製品説明
300人規模のフィリピン鉱山キャンプ
フラットパック プレハブ コンテナ モジュール ソリューション
W2438×L6058×H2591mm 標準ユニット

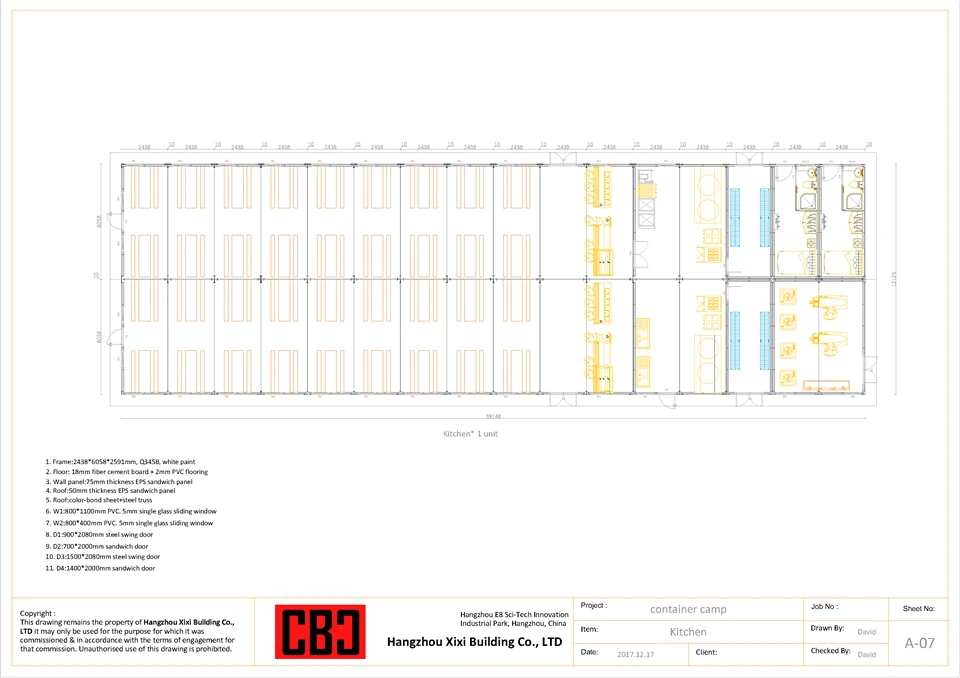

1.0 プロジェクトの概要とキャンプのレイアウト
このプロジェクトは、フィリピンの 300 人の鉱山労働者向けの完全なフラットパック プレハブ コンテナ キャンプです。-各モジュールは、統合された床ベース（配管 + 排水）、統合された天井モジュール（PU フォーム + 配線済み電気設備）、4 本の構造コーナー柱、14 枚のプレカット 75 mm EPS サンドイッチ壁パネル（工場で取り付けられたドア/窓/導管付き）、およびすべての内部幅木、ボルト、防水材で構成されています。-
必要なモジュールの合計: 192 モジュール
追加の鉄骨建物:2（修理工場 W6×L12×H3.5m、原料倉庫 W6×L12×H3.5m）
|
表 1: 建物の構成とモジュール数 |
|||
|
建物の種類 |
建物の数 |
建物あたりのモジュール数 |
総モジュール数 |
|
オフィス |
1 |
10 |
10 |
|
管理住宅 |
1 |
6 |
6 |
|
社員住宅（スタッフ） |
3 |
9 |
27 |
|
労働住宅（労働者） |
10 |
9 |
90 |
|
労働公衆トイレ（シャワー付） |
6 |
1 |
6 |
|
職員用公衆トイレ（シャワー付） |
6 |
1 |
6 |
|
食堂・食堂 |
1 |
32 |
32 |
|
職員保養所 |
1 |
5 |
5 |
|
作業員受付小屋 |
1 |
10 |
10 |
|
総モジュール数 |
192 |
||
|
+ 鉄鋼作業場 (6x12x3.5m) + 鉄鋼原料倉庫 (6x12x3.5m) – モジュールにはカウントされません |
|||
2.0 詳細な部品表 (BOM)
2.1 - モジュールあたりのコンポーネント (標準 W2438×L6058×H2591mm)
|
アイテム |
成分 |
仕様 |
数量/モジュール |
|
1 |
シャーシ + 統合排水 |
亜鉛メッキ鋼フレーム + 18mm 合板/CB + PVC パイプ (Ø110mm/50mm) |
1セット |
|
2 |
ルーフカセット + 配線済み電気- |
軽量スチールフレーム + 75mm PU フォームコア + 配線済み 2.5mm²/1.5mm² 配線- |
1セット |
|
3 |
コーナーコラム |
亜鉛メッキ冷間成形鋼- Q235B、2.5-3.0mm、高さ=2591mm |
4個 |
|
4 |
EPSサンドイッチ壁パネル |
厚さ75mm、12-15kg/m3コア、0.35～0.5mmのスチールスキン、ドア/窓/導管用にプレカット |
14個 |
|
5 |
スチール製セキュリティドア |
2000×850mm、0.7-0.9mm亜鉛メッキ鋼、PU充填、ほぞ穴ロック |
1～2セット |
|
6 |
アルミ窓 |
1000×1100mm、二重ガラス+蚊よけ+セキュリティグリル- |
2セット |
|
7 |
分電盤(DB) |
4 ～ 6 ウェイ、230V/50Hz、RCD (30mA) および MCB 付き |
1セット |
|
8 |
LEDシーリングライト |
18W、2200lm、4000K |
3個 |
|
9 |
ボルト接続キット |
M12 クラス 8.8 亜鉛メッキボルト + スタッキング用コーナーコネクタ |
1箱 |
|
10 |
横型防水ガスケット |
ブチル{0}}裏打ち-クローズドセル PE、30×5mm、粘着剤-、100 メートル巻 |
1ロール |
|
11 |
縦型PVCバルブガスケット |
20×3.5mm、パネル端の溝にフィット、60m巻 |
1ロール |
|
12 |
中性シリコーンシーラント |
耐候性-グレード、300ml カートリッジ |
4個 |
|
13 |
内部PVCスカート |
80-高さ 100 mm、クリップフィット システム |
~24リニアメートル |
|
14 |
敷居板 |
アルミ市松模様 1000×200mm |
2個 |
2.2 300 人キャンプ全体の合計数量 (192 モジュールに基づく)
|
成分 |
モジュールごと |
キャンプ合計 (192) |
|
フロアシャーシと統合排水 |
1セット |
192セット |
|
ルーフカセット + 配線済み電気設備- |
1セット |
192セット |
|
コーナー柱(2591mm) |
4個 |
768個 |
|
EPS サンドイッチ壁パネル (75mm) |
14個 |
2,688個 |
|
スチール製のセキュリティドア |
1個 |
192個 |
|
アルミ窓 |
2個 |
384個 |
|
DB ボックス + RCBO (4 ウェイ) |
1セット |
192セット |
|
LEDシーリングライト（18W） |
3個 |
576個 |
|
ボルト接続キット |
1箱 |
192箱 |
|
横型ガスケット(PE 30×5mm) |
100m巻 |
19,200m（192ロール） |
|
縦型PVCバルブガスケット |
60m巻 |
11,520m（192ロール） |
|
シリコンシーラント(300ml) |
カートリッジ4本 |
768 カートリッジ |
|
内部PVCスカート |
～24ルーメン |
～4,608lm |
|
敷居板（アルミ市松模様） |
2個 |
384個 |
|
スチールワークショップ (6x12x3.5m) |
1棟 |
|
|
鉄鋼原料庫(6x12x3.5m) |
1棟 |
|
3.0 地域産品のプロモーション
インドネシア・パプアニューギニア・チリ・ペルー
3.1 普遍的な価値提案
CBC フラットパック プレハブ コンテナ キャンプは、マイニングの 5 つの主要な課題に対処します。迅速な導入(4 人の作業員がシフトごとに 1 つのモジュールを組み立てます)、耐震対応-(マグニチュード 8 でテスト)、耐台風性(風速150 km/h)、フラットパック物流の利点(40 フィートの本社コンテナあたり 6 ～ 8 モジュール → 輸送コストが 75% 削減)、カスタマイズ（詳細な要件に基づいて、さまざまなプロジェクトに鉄骨構造と軽量鉄骨システムを組み合わせたソリューション。）
3.2 市場-に特化したプロモーション – インドネシア
コンテクスト：遠隔地でのニッケル、石炭、金の採掘拡大。地震が多く、熱帯の湿度が高い。
規格:SNI 1726-2019 (地震)。
主なセールスポイント: Magnitude 8 seismic resilience, R-value >断熱材として 2.1 m²K/W、酸性環境用の 40g/m² 以上の亜鉛防食コーティング (ニッケル ラテライト)、または数量が適切な場合はカスタマイズ可能です。多機能建築物向けの鉄骨構造ソリューションと組み合わせることもできます。-
3.3 市場-に特化したプロモーション – パプアニューギニア
コンテクスト：困難な地形、道路の接続性が低い (Ok Tedi、Porgera、Lihir、PNG LNG)。
規格:AS/NZS 1170 (構造的アクション)。
主なセールスポイント:サイクロン定格 150 km/h、重機を使わずに組み立て（標準的な 5 トンのフォークリフトで十分）、20 年間の防錆亜鉛メッキ。
3.4 市場-に特化したプロモーション – チリ
コンテクスト：アタカマ砂漠とアンデス高地（2,000～4,500m）、極端な紫外線、砂嵐、厳格な耐震基準。
規格:NCh433 (2012) および NCh2369:2025 (軽量産業構造)。
主なセールスポイント:NCh2369:2025 R₁ 応答修正係数への明示的な準拠、-15 度から +35 度までの熱安定性 (30 ～ 40% のエネルギー節約)、コンクリート基礎は不要 (鋼製ネジ基礎)、柔軟なレンタル モデル。チリ北部の銅鉱山キャンプで証明されました。
3.5 市場-固有のプロモーション – ペルー
コンテクスト：第 2 位の銅生産国である高地 (アンデス) では、インフラ投資が増加しています。
規格:Norma E.030 (Diseño Sismorresistente) ゾーン 3。
主なセールスポイント:E.030 高地震帯、U- 値の事前認定-<0.45 W/m²K for high-altitude thermal comfort, 95% reduction in on-site construction waste, turnkey solutions (kitchen/laundry/sewage/electrical 230V/60Hz integration).
3.6 アフターセールスおよび物流パッケージ（すべての市場に共通）-
フラットパック配送:40 フィートの HQ コンテナあたり 6 ～ 8 個のモジュール → 輸送コストの削減。
インストール:-ステップごとの-マニュアル + 動画 + オンサイト技術者の監督-。
トレーニング：クライアントのスタッフ向けの 3- 日間のオンサイト トレーニング。
保証：構造用鋼材は 10 年、サンドイッチパネル/防水は 5 年、電気は 1 年です。
スペアパーツキット (付属):追加のシーラント 3 ～ 5%、追加のコネクタ 3 ～ 5%、予備カラム 2 個、ドア ロック 5 個、LED 電球 8 個。
連絡先と次のステップ:
技術仕様、予算案、カスタマイズされたキャンプレイアウトについては、Cancan Kang 氏にお問い合わせください。ご要望に応じて、仮想現場検査とフルサイズのレイアウト図面をご利用いただけます。最終的な BOM は、サイト固有のエンジニアリングと現地の規定への準拠が条件となります。{3}
CBC フラットパック プレハブ コンテナ キャンプ ソリューション |すべての寸法は暫定的なものです |フィリピンの鉱山労働者向けに設計
