インドネシアの鉱山事業向けのカスタムモジュラーキャンプソリューション

インドネシアのモジュール式住宅プロジェクト。CBC のフラットパック コンテナ ハウス システムと完全に連携しています。これには、詳細なアーキテクチャおよび構造の説明、材料の見積もり、実現可能性の分析、および戦略的な市場の洞察が含まれます。

技術および市場実現可能性レポート: インドネシアの鉱山事業向けのカスタム モジュラー キャンプ ソリューション

によって準備された：CBC モジュラー システム
プロジェクトの場所:離島、インドネシア
クライアント：インドネシアの大手鉱山会社





CBC Modular Systems は、インドネシアの離島での大規模な採掘作業向けにカスタマイズされたモジュラー キャンプ ソリューションを開発しました。{0}このプロジェクトには 2 つの異なる住宅類型が含まれています-管理宿泊施設（専用バスルーム付きの個室）および-労働者寮（共同占有と共同衛生）-両方とも CBC の標準化に基づくフラットパックコンテナハウス（FCH）システム。

主な機能は次のとおりです。

均一なモジュールサイズ (2.25 m × 4.0 m）大量生産、物流の簡素化、現場での迅速な組み立てが可能になります。{0}

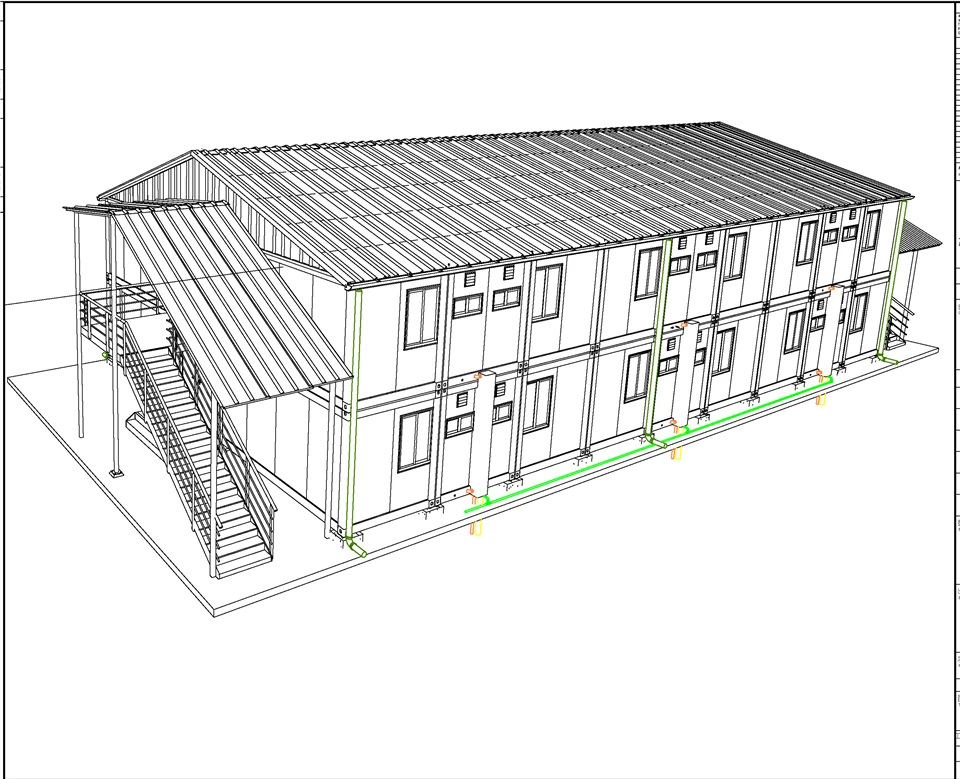

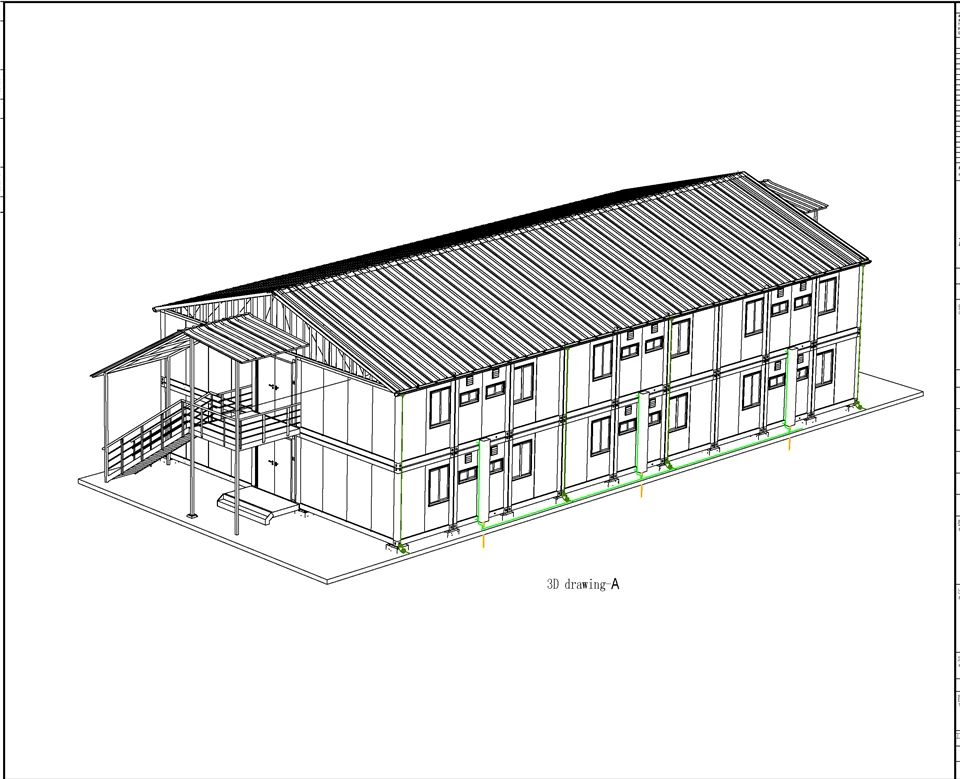

-統合された鋼製廊下システム、断熱屋根、熱帯気候への耐久性を備えた 2 階建ての建物。-

総容量:約 250 の管理室そして~400 の作業者用の部屋(親切な従業員1,600名).

遠隔地採掘現場の輸送性、耐候性、労働安全要件に完全に準拠しています。

このレポートでは、提案されたソリューションの設計、材料、実現可能性、利点、およびターゲット市場への適用可能性について詳しく説明します。





2.1 モジュールの標準化

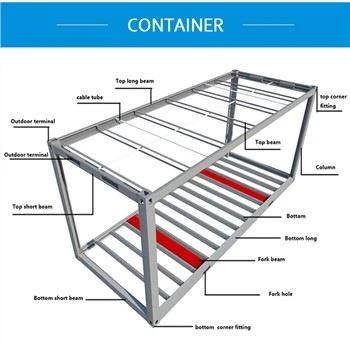

CBC は、フラット-パック、ISO{1}}互換モジュラー システム以下のベースユニットを使用します。

モジュールの寸法: 2.25 m (W) × 4.0 m (L) × 2.8 m (H)

構造フレーム:軽量-亜鉛メッキ鋼板（G550、厚さ 1.2～2.0 mm）

壁パネル:75 mm サンドイッチ パネル (0.5 mm PPGI スチール + 70 mm ロックウール断熱材 + 防湿材)

フロアシステム:冷間成形鋼ジョイスト上の 18 mm セメントファイバーボード-

屋根の互換性:CBC の軽量屋根トラス システムと統合するように設計されています。

2 つのモジュールが結合されています縦方向にを形成する4.5m×4.0m= 18㎡の部屋、両方の住宅タイプのユニバーサル フットプリントとして機能します。



部屋のレイアウト (ユニットあたり):

就寝エリア: 3.0 m × 4.0 m = 12 m²

ベッド、机、ワードローブ、ACユニットの提供が含まれます

-専用バスルーム: 1.5 m × 4.0 m = 6 m²

セラミック タイル、壁掛けトイレ、洗面化粧台、床排水口、プレハブ シャワー室を備えています。{0}

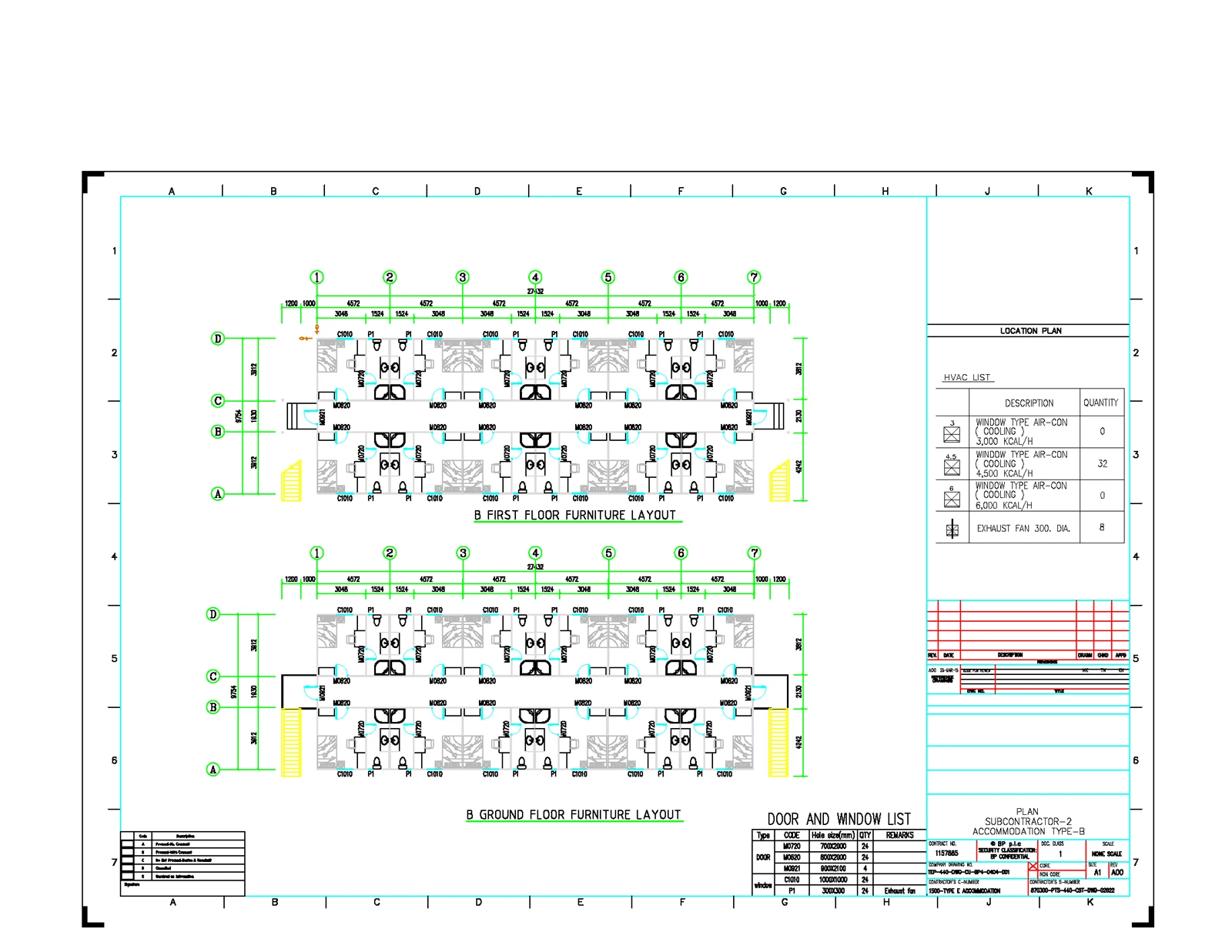

建物の構成:

フロア:2階建て

フロアごとの客室数:12室（南向き6室、北向き6室）

廊下：中央の幅2.0mの歩道

階段：両端 (東と西) に 1 つの階段

建物ごとの総部屋数: 24

必要な建物の数: 250 ÷ 24 ≈ 11棟(全264室)





部屋のレイアウト (ユニットあたり):

部屋の広さ: 4.5 m × 4.0 m = 18 m²

占有率:4名

家具:シングルベッド（1.2m×2.0m）4台を壁に沿って配置中央通路1.5m

専用バスルームなし

衛生モジュール:

フロアごとに 2 つの追加モジュール (東側):

北モジュール:男性トイレ＋小便器

南モジュール:女性トイレ＋シャワー

各衛生モジュールは 1 フロアあたり最大 28 人の居住者にサービスを提供します

建物の構成:

フロア:2階建て

フロアごとの客室数:14（北7、南7）

廊下：中央の幅2.0mの歩道

階段：両端に

建物ごとの総部屋数: 28 → 112床

必要な建物の数: 1,600 ÷ 112 ≈ 15棟（ベッド数合計1,680床）





内部廊下:

構造：CBC 独自の冷間成形鋼フレーム-

床材:18 mm セメント繊維板 + 2 mm 商用-グレードの PVC 床材（滑り止め、耐湿性-）

シーリング：LED照明を内蔵した吊り下げられた鉱物繊維またはPVCパネル

手すり:オープンサイドに粉体塗装されたスチール-

屋根システム:

構造：軽量鋼製トラス（スパン最大9m）

クラッディング:0.5 mm PPGI カラー-コーティング鋼板 (船舶-グレード コーティング)

絶縁：100 mm グラスウールブランケット (R- 値 2.8 m²・K/W 以上)

ひさし：雨よけのための0.6 mのオーバーハング

耐候性:

すべてのジョイントはEPDMガスケットでシールされています

洪水耐性を高めるための高架基礎 (コンクリート橋脚またはスクリュー杭)

全体にシロアリ-と耐食性-素材を使用



アイテム	ユニット	量	注意事項
ベースモジュール (2.25×4m)	単位	708	管理: 264 部屋 × 2 =528モジュール ワーカー: 420 部屋 × 2 =840モジュール 衛生設備: 15 棟 × 2 階 × 2 棟 =60モジュール 合計モジュール数=(528 + 840 + 60)=1,428→ ただし注意: 管理ルームと従業員ルームは同じモジュール タイプを共有します。共有プロダクション用に調整された最終的な数:~708 のユニークなユニット(各建物は同一のモジュールを使用します)
スチール製廊下フレーム	リニアメーター	2,200 m	26棟×2階建て×平均廊下長42m
セメント繊維板(18mm)	m²	2,500 m²	廊下+踊り場
塩ビ床材（2mm）	m²	2,500 m²	廊下のみ
PPGI 屋根シート (0.5 mm)	m²	5,800 m²	26棟×各屋根約223㎡
グラスウール断熱材(100mm)	m³	580 m³	屋根と同じ面積
浴室設備（トイレ、洗面台、シャワー）	セット	264	管理ユニットのみ
シングルベッド（1.2×2m）	単位	1,680	社員寮の場合
階段ユニット（プレハブ鋼製）	セット	52	1棟あたり2個×26棟

注: モジュール数は高度な標準化を前提としています。実際の工場生産では、コスト効率を高めるために同一のユニットをバッチ処理します。



4.1 技術的な実現可能性

✅ 実証済みのシステム: CBC's Flatpack system has been deployed in >東南アジアとアフリカにまたがる 15 か所の熱帯鉱山キャンプ。
✅ 輸送効率: モジュールをフラットパックに-<30 cm height**, allowing 10–12 units per 40-ft container.
✅ **迅速な組み立て**: 24 部屋の建物を 6 人の作業員で **5 時間で組み立てられます。–7日**。
✅ **Climate Resilience**: Designed for **high humidity (>80%), 塩水噴霧, heavy rainfall (>3,000mm/年)、 そして地震ゾーン 3(SNI 1726:2019 による)。





設備投資の節約: 遠隔地における従来のコンクリート建設よりも 25 ～ 40% 低い。

物流コストの削減: 標準化されたモジュールにより、配送の複雑さと通関の遅れが軽減されます。

ライフサイクル価値: 最小限のメンテナンスで 15 ～ 20 年の耐用年数。





ミーツインドネシア国家規格 (SNI)仮設構造物用。

耐火壁パネル（クラス B、ASTM E84）-。

緊急出口に準拠2018 年労働省規制番号. 5労働者の住居について。



利点

スケーラビリティ: 従業員の変動に応じて建物を追加または再構成するのが簡単です。

占有までの速度--: キャンプ完全稼働期間中8～10週間注文から。

品質管理: ISO 9001 条件に基づいて製造された工場-と、現場での労働力が変動する-。

持続可能性: 90% リサイクル可能なスチール構造。建設廃棄物の削減。

制限事項

初期設備投資: 基本兵舎よりも単位あたりの費用が高くなります（速度と品質によって相殺されます）。{0}}

カスタマイズの制限: モジュール幅 2.25 m に制限されたレイアウト。

財団の依存関係: 平坦な地面または柔らかい土壌上の人工橋脚が必要です。





6.1 対象顧客

鉱山・資源会社：インドネシアの離島（カリマンタン島、スラウェシ島、パプア島など）で活動。

石油・ガス請負業者: 安全でスケーラブルなワーカーキャンプが必要です。

インフラ開発者: 孤立した地域に道路、港湾、または発電所を建設する。

政府機関: エネルギー鉱物資源省（ESDM）または国有企業（ANTAM、Inalum など）{0}}。

6.2 対象市場

インドネシア: 群島地形と急成長する鉱業セクターによる主な焦点。

東南アジア: マレーシア、フィリピン、ベトナム{0}}同様の気候と物流の課題。

アフリカとラテンアメリカ: 同等の遠隔産業ニーズを持つ二次市場。

6.3 競争力

CBC のソリューションは、次の点で競合他社を上回ります。

真のモジュール性(改造された輸送コンテナではありません)

フラットパックの効率-（輸送費の削減）

統合された MEP- 対応設計(電力、水道、データ用の導管があらかじめ設置されています)

地方議会のパートナーシップジャカルタとスラバヤで



提案されたモジュール式キャンプ システムは、クライアントの機能、物流、および環境要件を完全に満たします。 CBC の標準化されたフラットパック コンテナ ハウス プラットフォームを活用することで、このプロジェクトは次のことを達成します。

物流上困難な場所での迅速な展開

経営者にとっての高い居住性と従業員にとっての尊厳ある居住環境

-熱帯の過酷な条件下での長期耐久性

ライフサイクルコストの大幅なメリット

推奨事項:

を実施する現地調査地盤状況やアクセスルートを確認します。

従事する地元の労働パートナーCBCの監督の下で組み立てられます。

含む太陽光-対応の屋根設計将来の再生可能エネルギーの統合に向けて。

埋め込むデジタルキャンプ管理システム(占有状況や公共事業用のオプションの IoT センサー)。

このソリューションは、クライアントを次の分野のリーダーとして位置づけます。ESG-に準拠した採掘運営、従業員の維持と業務の継続性を強化します。
